日曜自由研究・電子オルゴール
ダイソー メロディーカード手回し発電機で電子オルゴールを鳴らす件,引き続き気になっています。
 → 2010.04.14 手回し発電機と電子オルゴール

手元に電子オルゴールが無く,実際に音を出して実験していたわけではなかったので,ダイソーで「音の出る誕生日メッセージカード」というのを買ってきました。ばらして中の電子オルゴールを取り出し実験してみました。

電子ブザーいろいろ実験するのは面白かったのですが,翻って小学校の現場では事前の教材の吟味が大変そうです。
指導要領には,電気を音に変えるものとしてなぜか「電子オルゴール」と特定していますが,電子ブザーなども可にしたほうが良さそう。。。
 → 電子ブザー DC1.5V / 桜パーツ

※小学校の理科実験向けに作られた電子オルゴールには,あらかじめ対策が施されていて手回し発電機でも問題なく鳴らせるものもあるそうです。


●電子オルゴールを電池で鳴らす

まず,普通に電池でオルゴールを鳴らして見ました。オルゴールは1.3〜3.0Vで使う仕様のようです。消費電流は0.1mAとごくわずかです。
      --------------------

ノイズテスト回路図電池で鳴らしている電子オルゴールに,手回し発電機から片側の極だけ接続しました。
発電機を回すとその電線から高周波のノイズが流れ込むのか,オルゴールがリセットされてしまい,曲が先に進みません。
●電子オルゴール+ノイズ


コンデンサ(47μF)を発電機に並列にかましてやると,ノイズの影響を除去できました。
コンデンサは100pFのセラミックでもOKでした。
コンデンサでなく,ノイズ除去用のフェライトコアも効果があるかもしれません。(今度実験予定)
●電子オルゴール+ノイズ+コンデンサ


手回し発電機で電子オルゴールを鳴らしてみました。
発電機を回す音がうるさいので分かりにくいのですが,オルゴールからは「チリチリチリ・・・」という音がするだけで,曲になっていません。
●電子オルゴール+手回し発電機


手回し発電機に,CRローパスフィルタを入れたところ,改善されました。(C・Rの定数は特に吟味していないのですが,それぞれ47μFに1kΩです。数ヘルツから減衰させる計算)
発電機の回転数が不安定なので音程も不安定ながら,一応連続して曲が流れている事がわかります。

手回し発電機は,整流子からのノイズ発生と出力電圧の細かな変動(=リップル)とがあり,電子オルゴールはどちらの影響も受け,正常に曲を演奏しなくなります。
ノイズは小容量のセラミックやマイラーコンデンサで除去できますが,リップルの除去には容量の大きい電解コンデンサを使う必要があります。なお電解コンデンサはノイズの除去にも効果があります。
電解コンデンサはプラス・マイナスの極性があります。しかし耐圧16Vや35V以上のコンデンサであれば,よほど長時間連続して通電するのでなければ,逆電圧をかけてもそうは問題ないようです。



●電子オルゴール+手回し発電機+CRフィルタ


手回し発電機では鳴らせなかった電子オルゴールも,モーターで回す発電機だと電圧が安定して,ちょっとだけ鳴るようです。
あるいは手回し発電機でも,上手に滑らかに回転させると鳴ってしまうのかもしれません。
●電子オルゴール+モーター発電機


オシロスコープで見る波形も,手回しに比べ波の形が整っています。
モーター発電機オシロ画像

モーター発電機に対してももちろんCRフィルタは有効です。
電池の場合に遜色なくオルゴールが鳴っています。
(抵抗が直列に入るので電圧が低下し,少し音程が低くなっています。なので,途中でモーターの回転をあげました(^^) )
●電子オルゴール+モーター発電機+CRフィルタ


オシロでの波形はきれいな直流になっています。
モーターモーター発電機+フィルタ


コンデンサを使うとノイズが減る理由の,小学生向け原理図考えてみました。
フィルタ回路原理図

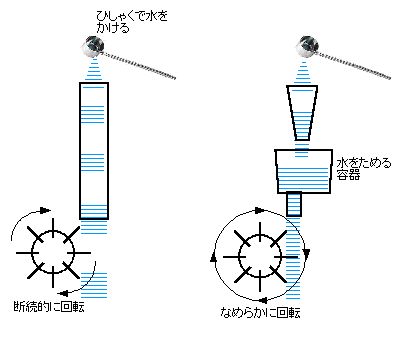

電流を水の流れに例えて説明します。オルゴールに当たるものは水車です。
手回し発電機の電流は,ひしゃくでみずをかけるように断続的なものです。したがって水車も断続的にぎくしゃくとしか回転しません。(左図)
ところが,途中にバケツのようなもの(=コンデンサ)を入れて水をためるようにし,またパイプを絞ってやると,水車の所では水は連続した流れになり,なめらかに回転するようになります。
(実際には,バケツの大きさ=コンデンサの容量とパイプの絞り具合=抵抗値の選定が重要になってきます)
電池の電流は,蛇口からでる水に例えられます。一定の圧力・水量なので,水車は滑らかに回ります。

非常時用の手回し発電機付きライト+ラジオという商品がありますが,あれなどもラジオが支障なく鳴るよういろいろ工夫されてるんでしょうね。
